1 Pendahuluan[kembali]



Gambar 1.1 Simbol JFET dan BJT

Tabel 1.2 Perbandingan JFET dan BJT

2. Konstruksi dan karakteristik Transistor JFET[kembali]


Sama seperti transistor Bipolar (BJT), transistor JFET (UJT) memiliki dua tipe yaitu Channel n dan Channel p.

Gambar 2.1 Konstruksi JFET (a) Channel n dan (b) Channel p

Gambar 2.2Karakteristik JFET channel n

Gambar 2.3 Karakteristik JFET channel p

3 Pemberian bias[kembali]



a. Fixed Bias

Gambar 3.1 Rangkaian Fixed bias

Silahkan tonton video dibawah untuk melihat cara membuat rangkaian menggunakan Multisim 11.

b. Self Bias

Gambar 3.2 Rangkaian Self Bias

 Silahkan tonton video dibawah untuk melihat cara membuat rangkaian menggunakan Multisim 11.

c. Voltage-Divider Bias

Gambar 3.3 Rangkaian Voltage-divider Bias

4 . Konfigurasi-konfigurasi penguat satu tingkat dan rangkaian ekivalen hybrid л[kembali]

4.1 Common Source Amp.[kembali]

Dengan cara yang sama seperti pada pembuatan analisa rangkaian hybrid л  transistor bipolar,

a). rangkaian ekivalen hybrid л  CS Amp. pada frekuensi menengah adalah seperti pada gambar 4.1.1

Gambar 4.1.1 Rangkaian Common Source Amp dan Rangkaian ekivalen hybrid л  pada mid-frequency.

Silahkan tonton video dibawah untuk melihat cara membuat rangkaian menggunakan Multisim 11.



b). rangkaian ekivalen hybrid л  CS Amp. pada frekuensi rendah adalah seperti pada gambar 4.1.2

 Gambar 4.1.2 Rangkaian ekivalen hybrid л  pada low frekuency

c). rangkaian ekivalen hybrid л  CS Amp. pada frekuensi tinggi adalah seperti pada gambar 4.1.3

Gambar 4.1.3 Rangkaian ekivalen hybrid л  pada high-frekuency

4.2 Common Drain (CD) Amp[kembali]



Gambar 4.2.1 Rangkaian Common Drain Amp

Silahkan tonton video dibawah untuk melihat cara membuat rangkaian menggunakan Multisim 11.



a). rangkaian ekivalen hybrid л  CD Amp. pada frekuensi menengah adalah seperti pada gambar 4.2.2

Gambar 4.2.2 Rangkaian ekivalen hybrid л  pada mid-frequency

b). rangkaian ekivalen hybrid л  CD Amp. pada frekuensi rendah adalah seperti pada gambar 4.2.3

Gambar 4.2.3  Rangkaian ekivalen hybrid л  pada low frekuency

c). rangkaian ekivalen hybrid л  CD Amp. pada frekuensi tinggi adalah seperti pada gambar 4.2.4

Gambar 4.2.4 Rangkaian ekivalen hybrid л  pada high-frekuency

4.3 Common Gate (CG) Amp.[kembali]



Gambar 4.3.1 Rangkaian Common Gate Amp.

Silahkan tonton video dibawah untuk melihat cara membuat rangkaian menggunakan Multisim 11.



a). rangkaian ekivalen hybrid л  CG Amp. pada frekuensi menengah adalah seperti pada gambar 4.3.2

Gambar 4.3.2 Rangkaian ekivalen hybrid л  pada mid-frequency

b). rangkaian ekivalen hybrid л  CG Amp. pada frekuensi rendah adalah seperti pada gambar 4.3.3

Gambar 4.3.3 Rangkaian ekivalen hybrid л  pada low frekuency



c). rangkaian ekivalen hybrid л  CG Amp. pada frekuensi tinggi adalah seperti pada gambar 4.3.4

Gambar 4.3.4 Rangkaian ekivalen hybrid л  pada high-frekuency

5 Penguat bertingkat JFET[kembali]

Analisa penguat bertingkat unipolar sama seperti penguat bertingkat pada transistor bipolar yaitu dapat memakai rangkaian ekivalen hybrid л

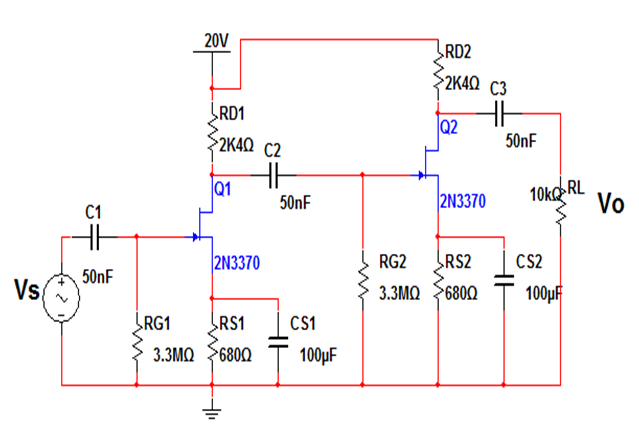

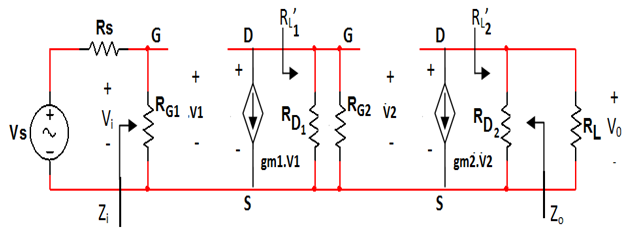

Gambar 5.1 Rangkaian CS-CS Amp dan rangkaian ekivalen hybrid л–nya

Adapun hasil simulasi rangkaian bertingkat CS-CS Amp. adalah seperti gambar 5.2

Gambar 5.2 Hasil simulasi rangkaian CS-CS Amp

6. Link HTML[kembali]

Silahkan didownload disini, untuk materi yang lebih lengkap nya.

7. Rangkaian[kembali]

Silahkan didownload disini, untuk melihat simulasi rangkaian diatas (Multisim 11)

8. Video[kembali]

Silahkan didownload disini, untuk video live streaming diatas.
